camera calibration

camera calibration 코드를 아래와 같이 구현하였다.

(전체 frame work은 https://learnopencv.com/camera-calibration-using-opencv/ 이곳을 참조하였다)

(scipy의 rotation은 Rodriguess vector를 euler로 보기편하게 바꾸기 위해 import 하였다)



import cv2
import numpy as np
from scipy.spatial.transform import Rotation

# image load
image_stack = []
image_stack =image_stack+ [cv2.imread('test/20221125_210056.jpg')]
image_stack =image_stack+ [cv2.imread('test/20221125_210103.jpg')]

# Defining the dimensions of checkerboard
wc = 10
hc = 7
CHECKERBOARD = (wc, hc)

# Creating vector to store vectors of 3D points for each checkerboard image
objpoints = []
# Creating vector to store vectors of 2D points for each checkerboard image
imgpoints = []

# Defining the world coordinates for 3D points
objp = np.zeros((1, CHECKERBOARD[0] * CHECKERBOARD[1], 3), np.float32)
objp[0,:,:2] = np.mgrid[0:CHECKERBOARD[0], 0:CHECKERBOARD[1]].T.reshape(-1, 2)
objp =objp*25 # real size of the pattern is multiplied. (25mm)

for image in image_stack:
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    ret, corners = cv2.findChessboardCorners(gray, (10, 7), None)
    if ret ==True:
        objpoints.append(objp)
        criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)
        corners2 = cv2.cornerSubPix(gray,corners, (11,11),(-1,-1),criteria)
        imgpoints.append(corners2)
        print(corners2)
        cv2.drawChessboardCorners(image,(wc,hc),corners2,ret)

    im_resized=cv2.resize(image,(1000,1000))
    cv2.imshow('im_dot',im_resized)
    cv2.waitKey(0)

h,w = image.shape[:2]
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)

print("Camera matrix : \n")
print(mtx)
print("dist : \n")
print(dist)
print("rvecs : \n")
print(rvecs)

euler_angles=[(Rotation.from_rotvec(np.reshape(rvec,(3,)))).as_euler('xyz') for rvec in rvecs]
print(euler_angles)
print("tvecs : \n")
print(tvecs)

사용한 image와 checkerboard, 좌표 scheme은 아래와 같다. (두 장 찍었다...)

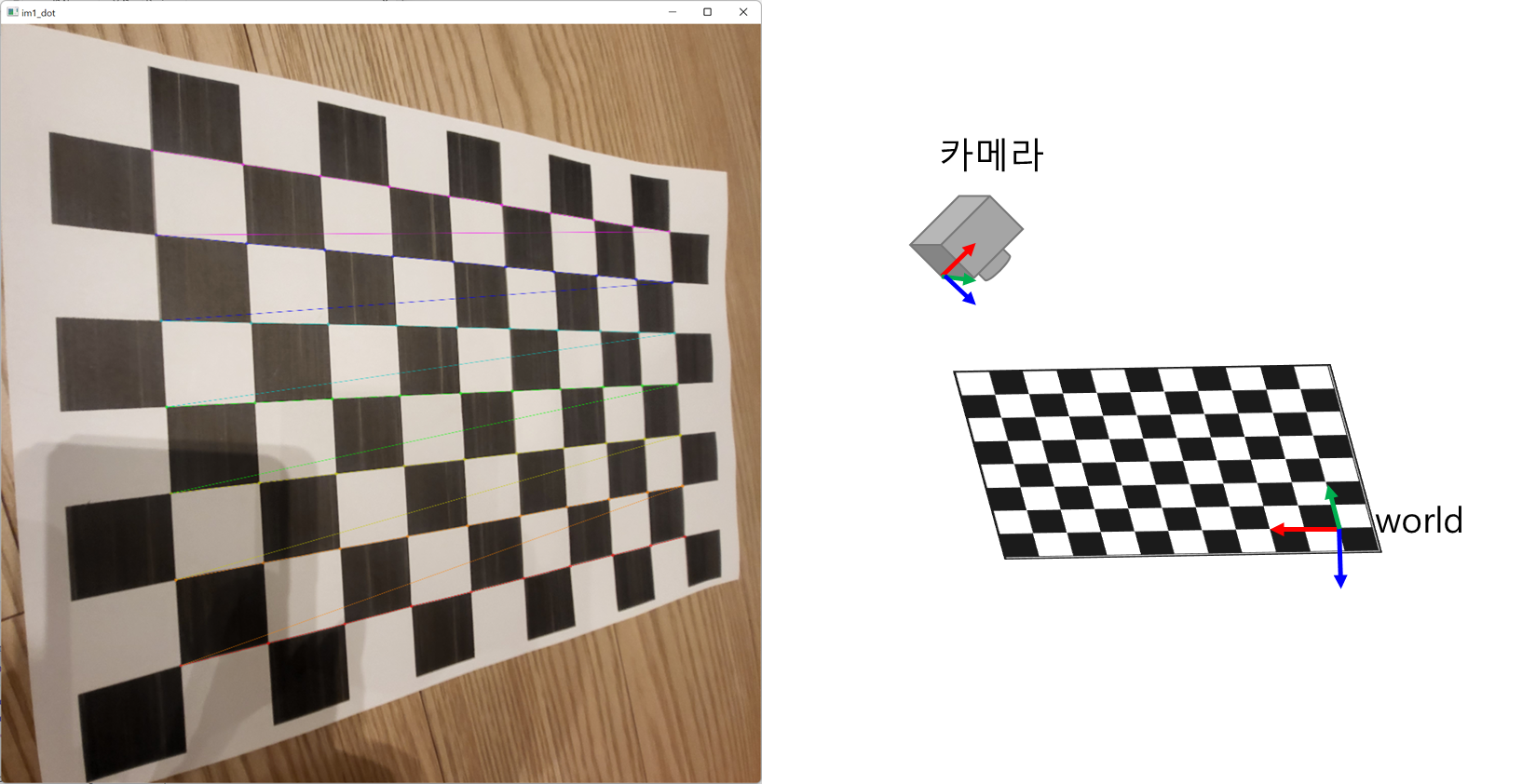

첫번째 image와 camera 좌표, world 좌표이다. 카메라 좌표는 opencv에서 오른쪽과 아래를 각 x,y축으로 설정한다. world는 내가 놓은 pattern의 방향이 180° 회전하여 있었다...ㅠ

카메라를 옆에서 tilt하여 찍은 영상

위의 코드의 결과는 아래와 같다.

Camera matrix :

[[1.55886092e+03 0.00000000e+00 1.44960326e+03]
 [0.00000000e+00 1.56194338e+03 1.51739150e+03]
 [0.00000000e+00 0.00000000e+00 1.00000000e+00]]
dist :

[[ 0.00248049 -0.02369158  0.00338128  0.00027106  0.02457948]]
rvecs :

(array([[-0.04265218],
       [-0.2304544 ],
       [-3.12405447]]), array([[-0.55392259],
       [ 0.00740088],
       [ 3.03685208]]))
[array([ 0.1471751 , -0.02780024, -3.13485831]), array([-0.00543348,  0.36069007,  3.08507378])]
tvecs :

(array([[130.88752492],
       [ 89.24066989],
       [201.13685001]]), array([[155.29332579],
       [ 62.36786661],
       [194.59657592]]))

Process finished with exit code 0

camera matrix와 distortion parameter가 출력되었지만, 두장만 가지고 정확하길 기대하긴 어려울듯하다.



rvecs가 잘 나왔는지 보겠다.

rvec을 통해, 계산한 euler angle을 보면, z축에 pi에 가까운 회전이 있다. (내가 패턴을 뒤집어놓아서...)

첫째 image는 z에만 회전이 크게 있지만, 두번째 이미지는 y축에 0.36radian(20°정도)의 회전이 보인다.
